ZUBR MF2-63 RED – Мултифункционално реле за защита от напрежение (монофазно)

Компактно реле за напрежение за 2 модула

Многофункционалното реле MF2 red е с компактен корпус с ширина 2 модула. Благодарение на три цифрови екрана, той показва едновременно стойността на напрежението, тока и мощността, което е много удобно при наблюдение на всички параметри едновременно. В режим на готовност можете да регулирате яркостта на екрана. Реле MF2 red има широка функционалност, която комбинира: ZUBR CV2 функции + ZUBR MF контрол на тока и мощността, както и възможност за задълбочени настройки на токовите ограничения.

Тъй като модерен щит вече включва нулева шина, наличието на нулев транзит в устройството е престанало да бъде от значение. От 2024 г. всички двумодулни релета за напрежение ще бъдат свързани с три клеми.

Еднофазно реле за напрежение в компактен корпус с термична защита

Релета за напрежение ZUBR MF2 red са проектирани да предпазват оборудването от прекомерни колебания на напрежението. В случай на извънредна ситуация устройството изключва товара. Релетата се използват в еднофазни променливотокови мрежи (230 V). Допълнително оборудвана с термична защита.

Висока точност на измерване на напрежението благодарение на алгоритъма TrueRMS

TrueRMS намалява ефекта от линейния шум върху точността на измерване на напрежението, когато формата на вълната на напрежението е различна от синусоида. Благодарение на този алгоритъм, релето ще изключи товара, преди пренапрежението да се отрази негативно на свързаните устройства.

Професионален модел за разтоварване на товара

ММожете да активирате професионалния модел за забавяне на изключване, за да намалите броя на пътуванията на модерно оборудване, което работи стабилно при определени колебания на захранващото напрежение. По този начин използването на ProModel ви позволява да не изключвате оборудването в случай на отклонения на напрежението, които са безопасни по големина и продължителност.

Създаването на режима ProModel се основава на "ITIC (CBEMA) Curve":

Скорост на освобождаване на товара по подразбиране и ако е приложен Професионален модел на освобождаване:

Повишена безопасност благодарение на термична защита

Температурният сензор в кутията на реле осигурява безопасност и изключва товара, ако температурата в кутията на реле надвиши 80° C; екранът ще мига „oht“. След като температурата падне под 60 °C, устройството ще включи товара и ще възстанови работата си.

Ако защитата се задейства повече от 5 пъти на ден, релето ще бъде блокирано и надписът "oht" ще свети постоянно. Отстранете проблема с прегряването и изчакайте, докато температурата вътре в релето падне под 60 ° C - релето ще покаже това, като се появи на екрана с точка в края на „oht“. След това натиснете произволен бутон на релето, за да отключите.

За да видите температурата вътре в кутията по време на прегряване, натиснете бутона „i“. Ако няма прегряване, задръжте „i“ за 21 секунди, за да видите температурата.

Забавяне на включване на товара след повреда

По подразбиране релето има фабрично минимално закъснение за включване на товара от 3 секунди. В зависимост от типа на вашето свързано оборудване, можете да го зададете между 3 и 600 секунди. За оборудване, което е чувствително към чести прекъсвания на захранването, като хладилници и климатици, се препоръчва да зададете закъснение при включване от 2-3 минути.

Според фабричните настройки закъснението се отчита от момента на стабилизиране на напрежението, в настройките е възможно да изберете друг тип закъснение, когато отброяването започва от момента на изключване на релето.

За бързо възстановяване на захранването на цялата къща след аварийна операция, инсталирайте ZUBR R116y за хладилни приложения, които изискват дълго забавяне на включването.

Дневник на аларми за 100 стойности

Регистърът може да съхранява последните 100 аларми в енергонезависима памет (например напрежение, когато релето е изключено или защита от прегряване).

Задълбочени настройки за удължаване на живота на вашето оборудване:

Преди да приложите разширени настройки, силно препоръчваме да се уверите, че горните или долните граници на напрежението са зададени в съответствие с качеството на вашата мрежа и че защитеното оборудване е толерантно към тях.

1. Хистерезис - съкращение на екрана HUS
Хистерезисът е предназначен да оптимизира броя на прекъсванията, когато мрежовото напрежение е близо до зададените граници и е нестабилно. Ако вече не е възможно да разширите обхвата на напрежението, добавете хистерезис в диапазона от 0 до 5 V. Преди да приложите товар към свързаното оборудване, уверете се, че напрежението се е отдалечило от границите с размера на хистерезис и само след това приложете натоварването върху него.

2. Защита срещу чести активации подред - съкращение на екрана rEP
За да елиминирате вредните ефекти от честите краткотрайни операции върху защитеното оборудване, използвайте функцията „Максимален брой операции подред“. Необходимо е да се защити оборудване, което е чувствително към честа работа, като хладилник или климатик.
Когато защитата се задейства определен брой последователни пъти, например 5, релето ще изключи защитеното оборудване и ще заключи, а на екрана ще се появи съобщението “rEP”. Блокирането ви позволява да привлечете вниманието на потребителя към проблем в мрежата или необходимостта да направите промени в настройките на релето.
Деблокирайте релето чрез натискане на който и да е бутон и проверете причината за работата в регистъра на алармите. Ако е необходимо, променете настройките за защита, ако това не противоречи на възможностите на свързания товар.

Ако по някаква причина потребителят не е обърнал внимание на блокирането на устройството, след един час релето автоматично се отключва, за да се осигури временна работа на защитеното оборудване. Моля, имайте предвид, че в такава ситуация е важно да се отстрани причината за честото активиране на релето.

3. Време за изключване в случай на спад на напрежението
Необходим е на тези, чиято мрежа е претоварена с мощно оборудване или качеството му е недостатъчно и това води до чести падания на напрежението и в резултат на това чести операции на релетата. В такава ситуация е невъзможно да повлияете директно на обстоятелствата, но можете да намалите броя на задействанията на релето, като изберете времето, което релето ще изчака, преди да изключи товара.

За да зададете правилно времето за изключване, трябва да се ръководите от данните за защитеното оборудване.

Така зададеното време ще влезе в сила само когато напрежението падне от 154 на 176 V (когато професионалният модел е включен) или от 120 на 210 V (когато професионалният модел е изключен). В други ситуации времето за изключване е фиксирано (вижте таблицата по-горе).

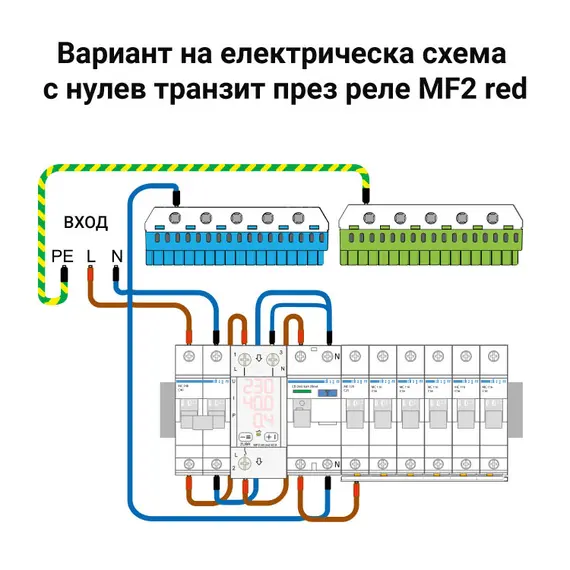

Лесна инсталация

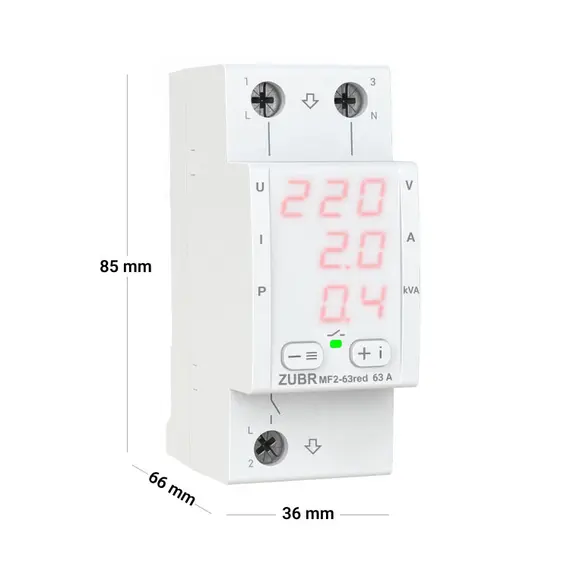

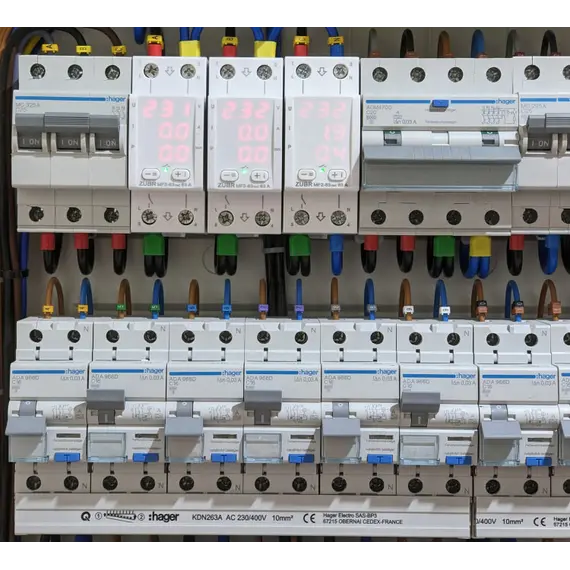

ZUBR MF2 red има удобна стандартизирана входно-изходна връзка. Възможно е свързване без използване на неутрална клема. Реле ZUBR MF2 е много компактно, заема 2 стандартни модула в разпределително табло, оборудвано със стандартна DIN шина с ширина 36 mm. Ако помещението е с висока влажност или има вероятност вода да попадне в устройството, тогава щитът трябва да отговаря на клас на защита IP55.

Допълнителни опции за по-фина настройка

1. Време на прекъсване на напрежението
Необходими са тези, чиято мрежа е претоварена с мощно оборудване или качеството му е недостатъчно и това води до чести падания на напрежението и в резултат на това чести прекъсвания на релето. В такава ситуация е невъзможно да се повлияе директно на обстоятелствата, но можете да намалите броя на задействанията на релето, като изберете времето, което релето ще изчака, преди да изключи товара.

За правилната настройка на времето за изключване е необходимо да се ръководите от данните за защитеното оборудване.

Така зададеното време ще бъде ефективно само когато напрежението падне от 154 на 176 V (когато професионалният модел е включен) или от 120 на 210 V (когато професионалният модел е изключен). В други ситуации времето за пътуване е фиксирано (вижте таблицата по-горе).

2. Регулируем хистерезис на напрежението
В случай, че релето често се задейства, но вече няма възможност за разширяване на границите на изключване и текущото напрежение в мрежата е близо до зададената граница и не е стабилно, има смисъл да се използва хистерезис като допълнителен инструмент за намаляване на броя на пътуванията. Добавянето на хистерезис позволява да се оптимизира броят на операциите, да се уверите, че напрежението е станало по-стабилно и по-малко от зададената граница. Оптималните граници на напрежението и настройките за хистерезис ви позволяват да филтрирате нестабилното напрежение близо до зададените граници.

Логиката на работа на релето с зададен хистерезис: след задействане на границата, релето за напрежение ще включи товара, когато напрежението се нормализира до зададената граница и допълнително със стойността на хистерезис.

3. Защита срещу честа работа при нестабилна мрежа
Ограничава броя на последователните задействания на релетата, за да елиминира вредното им въздействие върху защитаваното оборудване. Без такава защита оборудване, чувствително към чести пътувания, като хладилник или климатик, може да се повреди. При достигане на максималния брой последователни операции, защитата ще работи, релето ще бъде блокирано и товарът ще бъде изключен, докато потребителят не обърне внимание и не натисне един от бутоните на релето.

Прекъсванията на релето могат да бъдат причинени от:
- Изгаряне нула в мрежата.
- Мрежовото напрежение е близо до зададените граници и не е стабилно. В такъв случай честотата на превключване на релетата може да се оптимизира чрез следните настройки:
а) увеличаване на стойностите на границите на работа на релето в съответствие с качеството на мрежата, така че защитеното оборудване да е толерантно към тях;
b) регулирайте стойността на хистерезиса на напрежението.
