ZUBR D2-50 red Релета за следене и контрол на напрежение с термозащита

86.80 лв.
77.80 лв.
Вие спестявате: 9.00 лв.
Не е наличен
Този продукт ще бъде наличен на 04/02/2023
50
А
Любими Сравни
Доставка
Начин на плащане
Предимства
  • — Гаранция 3 години
  • — SMS уведомление за вашата пратка
  • — Връщане и замяна - няма проблем
  • — Проверка на пратката при доставка
  • — Директно от Вносител
  • — Конкурентна цена

Компактно реле за напрежение за 2 модула

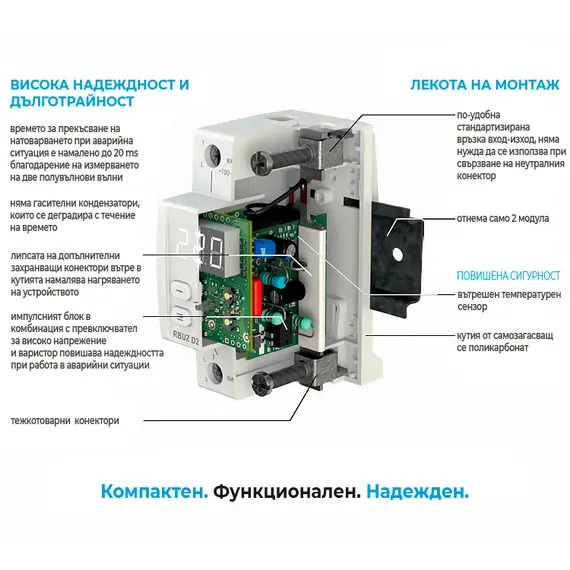

ZUBR D2 red предпазва оборудването от високо и ниско напрежение, както и нулеви прекъсвания. Когато възникне авария, релето за напрежение изключва товара и когато се нормализира, го включва отново. Тази червена серия D2 е водещото реле на марката: в допълнение към компактния корпус с ширина на модула, то се отличава с най-голямата функционалност.

Еднофазно реле за напрежение в компактен корпус с термична защита

Релета за напрежение ZUBR D2 red са проектирани да предпазват оборудването от прекомерни колебания на напрежението. В случай на извънредна ситуация устройството изключва товара. Релетата се използват в еднофазни променливотокови мрежи (230 V). Допълнително оборудвана с термична защита.

Висока точност на измерване на напрежението благодарение на алгоритъма TrueRMS

TrueRMS намалява ефекта от линейния шум върху точността на измерване на напрежението, когато формата на вълната на напрежението е различна от синусоида. Благодарение на този алгоритъм, релето ще изключи товара, преди пренапрежението да се отрази негативно на свързаните устройства.

Професионален модел за разтоварване на товара

ММожете да активирате професионалния модел за забавяне на изключване, за да намалите броя на пътуванията на модерно оборудване, което работи стабилно при определени колебания на захранващото напрежение. По този начин използването на ProModel ви позволява да не изключвате оборудването в случай на отклонения на напрежението, които са безопасни по големина и продължителност.

Създаването на режима ProModel се основава на "ITIC (CBEMA) Curve":

Скорост на освобождаване на товара по подразбиране и ако е приложен Професионален модел на освобождаване:

Защита от прегряване

Температурният сензор вътре в кутията осигурява безопасност и изключва товара, ако температурата вътре в кутията надвиши 80 ° C, докато екранът мига с надпис "oht". След като температурата падне под 60 °C, устройството ще включи товара и ще възстанови работата си.

Ако защитата се активира повече от 5 пъти през деня, релето ще бъде блокирано, за да привлече вниманието на потребителя към текущата нестандартна ситуация, докато температурата в кутията падне под 60 °C (“oht” спира да мига) и е натиснат един от бутоните. Ако искате да знаете температурата на сензора за термична защита: за да направите това, по време на прегряване натиснете бутона "i" и ако няма прегряване, задръжте бутона "i" за 21 секунди.

Повишена безопасност благодарение на термичната защита

Релетата за напрежение ZUBR D2 red са оборудвани със защита от прегряване. Активира се, когато температурата вътре в кутията достигне 80°C.

Забавяне на включване на товара след повреда

По подразбиране релето има фабрично минимално закъснение за включване на товара от 3 секунди. В зависимост от типа на вашето свързано оборудване, можете да го зададете между 3 и 600 секунди. За оборудване, което е чувствително към чести прекъсвания на захранването, като хладилници и климатици, се препоръчва да зададете закъснение при включване от 2-3 минути.

Според фабричните настройки закъснението се отчита от момента на стабилизиране на напрежението, в настройките е възможно да изберете друг тип закъснение, когато отброяването започва от момента на изключване на релето.

За бързо възстановяване на захранването на цялата къща след аварийна операция, инсталирайте ZUBR R116y за хладилни приложения, които изискват дълго забавяне на включването. А за D2 направете това забавяне минимално.

Дневник на аларми за 100 стойности

Регистърът може да съхранява последните 100 аларми в енергонезависима памет (например напрежение, когато релето е изключено или защита от прегряване).

Лесно управление

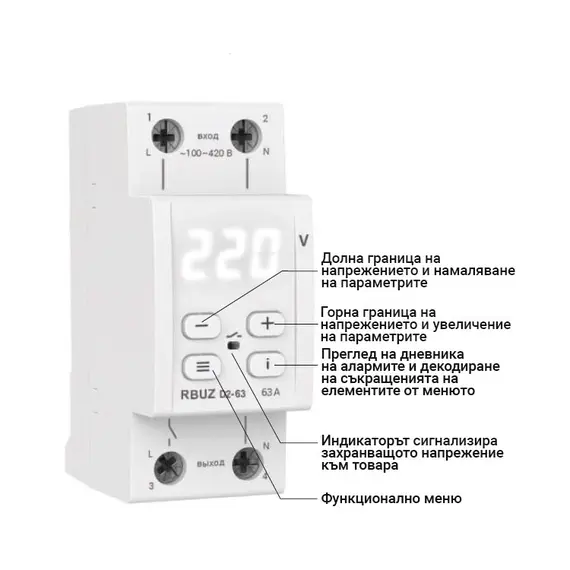

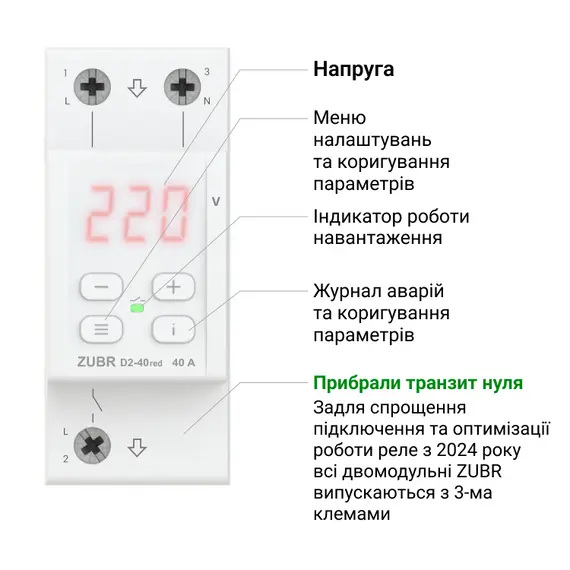

ZUBR D2 red има много удобна стандартизирана входно-изходна връзка, няма нужда да използвате неутрална клема при свързване. Настройката на устройството се извършва само с три бутона. Четвъртият бутон "i" е предназначен за преглед на дневника на аварийните операции и декодиране на съкращенията на елементите от менюто. Цифровият екран постоянно показва стойността на напрежението и също така показва системна информация. Можете да регулирате яркостта на екрана и индикатора в режим на готовност.

Лесна инсталация

Релето за напрежение ZUBR D2 е много компактно, заема 2 стандартни модула в разпределително табло. Монтажът му се извършва в разпределителна кутия на стандартна DIN шина с ширина 36 мм. Ако помещението има висока влажност или има възможност за проникване на вода върху устройството, тогава щитът трябва да отговаря на защитния клас IP55

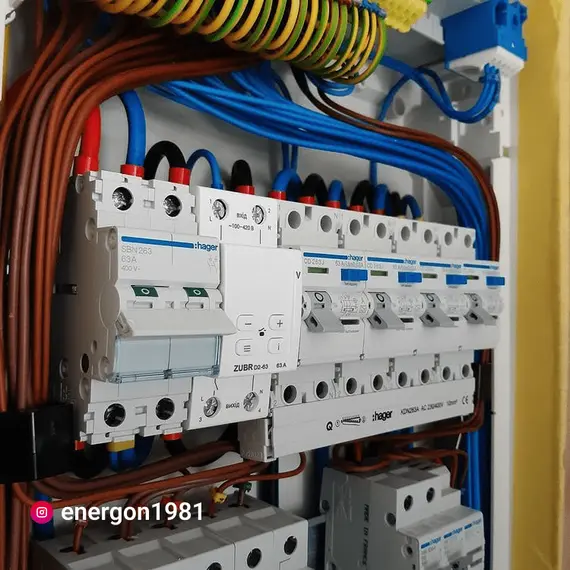

Пример за схема на свързване ZUBR D2 на Hager автоматизация

Пример за схема на свързване ZUBR D2 на Schneider автоматизация

Допълнителни опции за по-фина настройка

1. Време на прекъсване на напрежението
Необходими са тези, чиято мрежа е претоварена с мощно оборудване или качеството му е недостатъчно и това води до чести падания на напрежението и в резултат на това чести прекъсвания на релето. В такава ситуация е невъзможно да се повлияе директно на обстоятелствата, но можете да намалите броя на задействанията на релето, като изберете времето, което релето ще изчака, преди да изключи товара.

За правилната настройка на времето за изключване е необходимо да се ръководите от данните за защитеното оборудване.

Така зададеното време ще бъде ефективно само когато напрежението падне от 154 на 176 V (когато професионалният модел е включен) или от 120 на 210 V (когато професионалният модел е изключен). В други ситуации времето за пътуване е фиксирано (вижте таблицата по-горе).

2. Регулируем хистерезис на напрежението
В случай, че релето често се задейства, но вече няма възможност за разширяване на границите на изключване и текущото напрежение в мрежата е близо до зададената граница и не е стабилно, има смисъл да се използва хистерезис като допълнителен инструмент за намаляване на броя на пътуванията. Добавянето на хистерезис позволява да се оптимизира броят на операциите, да се уверите, че напрежението е станало по-стабилно и по-малко от зададената граница. Оптималните граници на напрежението и настройките за хистерезис ви позволяват да филтрирате нестабилното напрежение близо до зададените граници.

Логиката на работа на релето с зададен хистерезис: след задействане на границата, релето за напрежение ще включи товара, когато напрежението се нормализира до зададената граница и допълнително със стойността на хистерезис.

3. Защита срещу честа работа при нестабилна мрежа
Ограничава броя на последователните задействания на релетата, за да елиминира вредното им въздействие върху защитаваното оборудване. Без такава защита оборудване, чувствително към чести пътувания, като хладилник или климатик, може да се повреди. При достигане на максималния брой последователни операции, защитата ще работи, релето ще бъде блокирано и товарът ще бъде изключен, докато потребителят не обърне внимание и не натисне един от бутоните на релето.

Прекъсванията на релето могат да бъдат причинени от:
- Изгаряне нула в мрежата.
- Мрежовото напрежение е близо до зададените граници и не е стабилно. В такъв случай честотата на превключване на релетата може да се оптимизира чрез следните настройки:
а) увеличаване на стойностите на границите на работа на релето в съответствие с качеството на мрежата, така че защитеното оборудване да е толерантно към тях;
b) регулирайте стойността на хистерезиса на напрежението.

Спецификации
Марка:
Zubr
Тип управление:
Дигитален
Мощност:
10000 Ват
Номинален ток на натоварване:
50 А
Терморегулатор:
Електронен дисплей:
Защита от прегряване:
Контрол на заземяване (може да се изключи):
Предпазна система за деца:
Работа по часове с денонощен или седмичен цикъл:
Регулиране температурата на повърхността на панела:
Степен на защита:
IP20
Таймер:
Възможност за монтаж на стена:
Електрическо напрежение:
100-420 В
Честота:
50 Hz

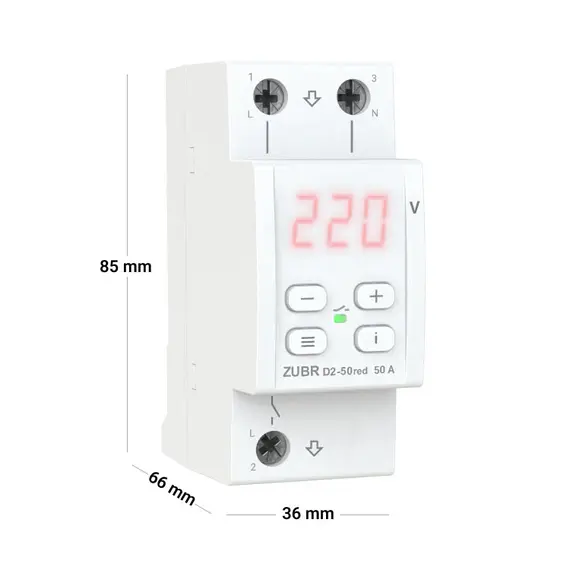

Габарити (Ш X В Х Д):
36 х 85 х 66 мм
Цвят:
Бял
Материал:
Пластмаса
Тегло:
0.17 кг.
Гаранционен срок:
36 мес.
Допълнителна информация
Включени аксесоари:
  • Ръководство за употреба
  • Гаранционна карта
