ZUBR 3F – Трифазно реле за защита и контрол на напрежението

Релето за напрежение ZUBR 3F е предназначено за защита на битово и промишлено оборудване (включително трифазни електродвигатели) от превишаване на допустимите граници на напрежението. Релето работи на принципа на прекъсвач: когато възникне авария, то изключва товара.

Устройството контролира последователността на фазите и изключва товара, когато възникне тяхната асиметрия. Времето за изключване на товара може да се регулира. За нормална работа на релето са достатъчни една фаза и нула, благодарение на което релето за напрежение може да се използва като пълноценна еднофазна защита. Без нула релето за напрежение няма да работи. За управление на трифазно оборудване трябва да се използва контактор.

Ефективен контрол и дисплей

В менюто можете да деактивирате управлението на реда на редуване, както и фазовия дисбаланс, поотделно. Възможно е също така да изключите контрола на загубата на фаза (налично само когато изкривяването е деактивирано). В предишните версии на релето липсващата фаза не се считаше за грешка при използване в монофазен режим. Сега може да се контролира.

Аварийните ситуации се записват в енергонезависима памет според техния приоритет. Например, ако в мрежата се появят едновременно скок на напрежението и фазов дисбаланс, в паметта ще бъде записано по-важно събитие - фазов дисбаланс.

Отложен старт

Товарът се подава в края на времето за включване. Можете да регулирате продължителността му от 3 до 600 секунди, в зависимост от вида на свързаните устройства. По подразбиране е инсталиран модел на забавяне, който взема предвид продължителността на аварийната ситуация, което позволява на оборудването да възобнови работата си по-бързо. Но можете да активирате модел на забавяне, който започва да брои само след края на извънредната ситуация.

Професионален модел за изключване

Активирайте професионален модел за намаляване на натоварването, за да избегнете честите спирания. Товарът няма да бъде изключен при безопасни за стойността и продължителността отклонения на напрежението от нормата.

Лекота на използване

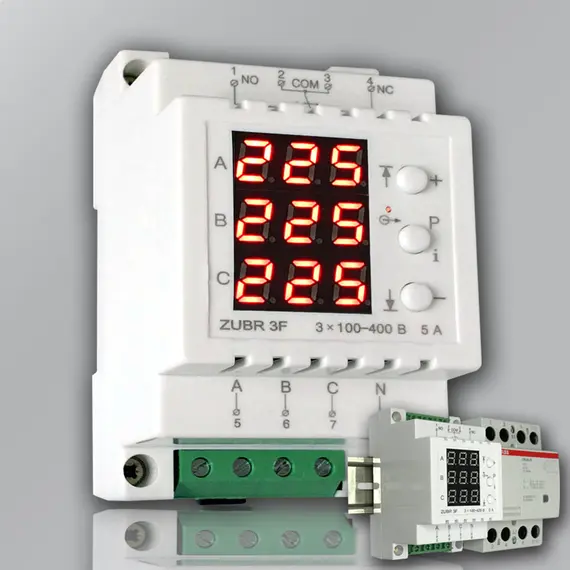

Релето започва да показва текущото напрежение на всяка фаза на цифровия екран веднага след включване. Ако напрежението е в зададените граници, устройството ще включи товара, което ще бъде обозначено с червен индикатор. Релето се управлява само с три бутона.

Лесен монтаж

Релето се монтира в разпределителното табло на стандартна DIN шина с ширина 35 mm. Ако има възможност вода да попадне в устройството или в помещението има високо ниво на влажност, тогава шкафът трябва да отговаря на клас на защита IP55 съгласно GOST 14254.

• Напрежение (V) 100–420V
• Номинална мощност [W] 1000W
• Енергонезависима памет.
• Време на прекъсване на натоварването при превишаване: не повече от 0,04 сек.
• Долната граница на напрежението: 120–210 В
• Горна граница на напрежението: 220–280 В
• Максимален ток на натоварване: 5 А
• Време на прекъсване на натоварването при понижаване: не повече от 1 сек
• Степен на защита: IP20
• Времето за закъснение за включване: 3–600 сек.

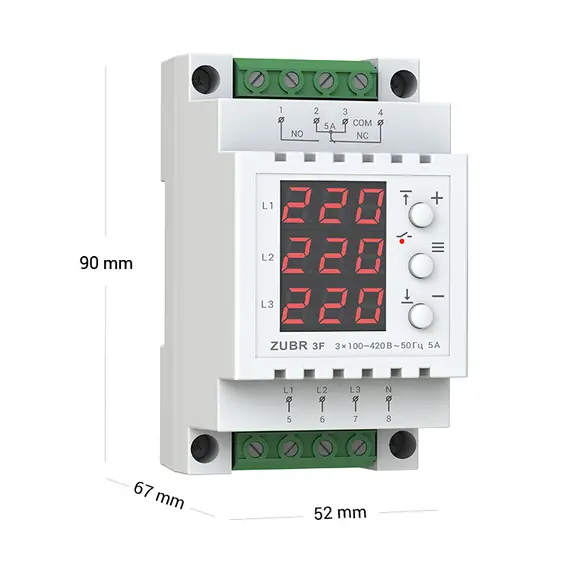

• Размери (В x Ш x Д) мм: 52 × 90 × 67 мм
• Тегло (кг): 0,15 кг

Фабричният комплект включва:

1 х реле;

1 х Гаранционна карта;

1 х Ръководство за употреба на Български език;

1 х Кутия
