Релета за напрежение с контрол на тока ZUBR CV2-50 red

ZUBR CV2 red защитава оборудването от високо и ниско напрежение, нулеви прекъсвания, а също така ограничава консумацията на ток или енергия. В случай на отклонения на напрежението, ZUBR ще изключи товара, а ако токът или мощността са превишени, товарът ще се изключи след зададено време на забавяне.

Предимства на три устройства в компактен 2-модулен широк корпус

ZUBR CV2 red съчетава предимствата на три устройства: компактност и максимални функции от ZUBR D2, контрол на тока и мощността от ZUBR MF, разширени настройки за ограничаване на тока от ZUBR I.

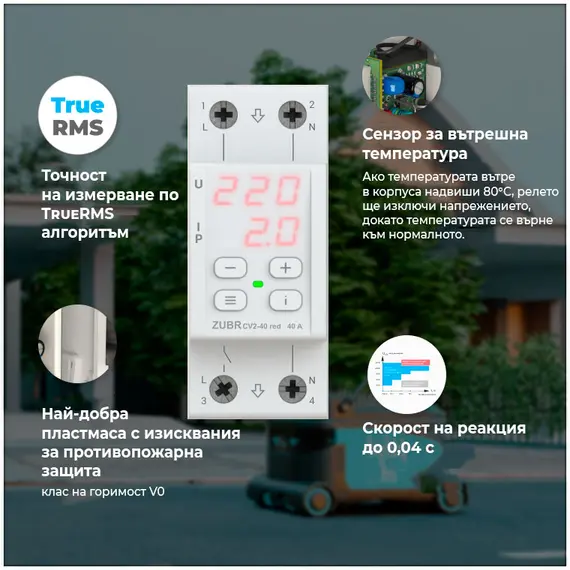

Висока точност на измерване на напрежение и ток благодарение на алгоритъма TrueRMS

TrueRMS намалява ефекта от линейния шум върху напрежението, тока и точността на измерване на мощността, когато формата на вълната на напрежението е различна от синусоида. Благодарение на този алгоритъм, релето ще изключи товара, преди пренапрежението да се отрази негативно на свързаните устройства.

Професионален модел за разтоварване на товара

ММожете да активирате професионалния модел за забавяне на изключване, за да намалите броя на пътуванията на модерно оборудване, което работи стабилно при определени колебания на захранващото напрежение. По този начин използването на ProModel ви позволява да не изключвате оборудването в случай на отклонения на напрежението, които са безопасни по големина и продължителност.

Създаването на режима ProModel се основава на "ITIC (CBEMA) Curve":

Скорост на освобождаване на товара по подразбиране и ако е приложен Професионален модел на освобождаване:

Защита от прегряване

Температурният сензор вътре в кутията осигурява безопасност и изключва товара, ако температурата вътре в кутията надвиши 80 ° C, докато екранът мига с надпис "oht". След като температурата падне под 60 °C, устройството ще включи товара и ще възстанови работата си.

Ако защитата се активира повече от 5 пъти през деня, релето ще бъде блокирано, за да привлече вниманието на потребителя към текущата нестандартна ситуация, докато температурата в кутията падне под 60 °C (“oht” спира да мига) и е натиснат един от бутоните. Ако искате да знаете температурата на сензора за термична защита: за да направите това, по време на прегряване натиснете бутона "i" и ако няма прегряване, задръжте бутона "i" за 21 секунди.

Забавяне на включване на товара след повреда

По подразбиране релето има фабрично минимално закъснение за включване на товара от 3 секунди. В зависимост от типа на вашето свързано оборудване, можете да го зададете между 3 и 600 секунди. За оборудване, което е чувствително към чести прекъсвания на захранването, като хладилници и климатици, се препоръчва да зададете закъснение при включване от 2-3 минути.

Според фабричните настройки закъснението се отчита от момента на стабилизиране на напрежението, в настройките е възможно да изберете друг тип закъснение, когато отброяването започва от момента на изключване на релето.

За бързо възстановяване на захранването на цялата къща след аварийна операция, инсталирайте ZUBR R116y за хладилни приложения, които изискват дълго забавяне на включването. А за D2 направете това забавяне минимално.

Дневник на аларми за 100 стойности

Регистърът може да съхранява последните 100 аларми в енергонезависима памет (например напрежение, когато релето е изключено или защита от прегряване).

Лесно управление

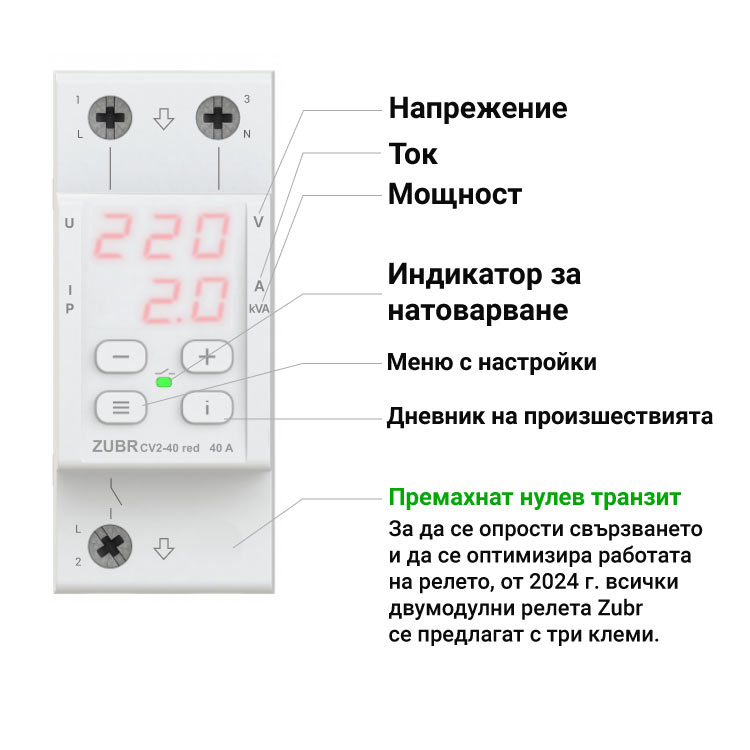

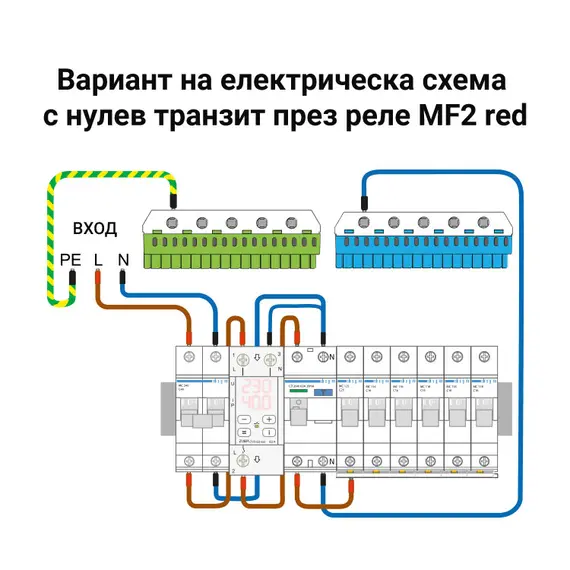

ZUBR D2 red има много удобна стандартизирана входно-изходна връзка, няма нужда да използвате неутрална клема при свързване. Настройката на устройството се извършва само с три бутона. Четвъртият бутон "i" е предназначен за преглед на дневника на аварийните операции и декодиране на съкращенията на елементите от менюто. Цифровият екран постоянно показва стойността на напрежението и също така показва системна информация. Можете да регулирате яркостта на екрана и индикатора в режим на готовност.

Лесна инсталация

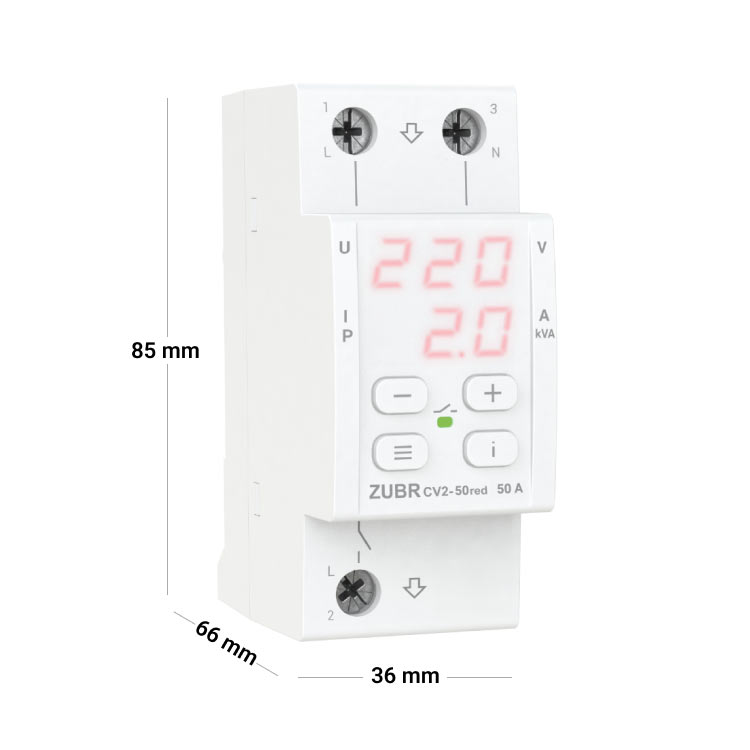

Релето за напрежение ZUBR D2 е много компактно, заема 2 стандартни модула в разпределително табло. Монтажът му се извършва в разпределителна кутия на стандартна DIN шина с ширина 36 мм. Ако помещението има висока влажност или има възможност за проникване на вода върху устройството, тогава щитът трябва да отговаря на защитния клас IP55

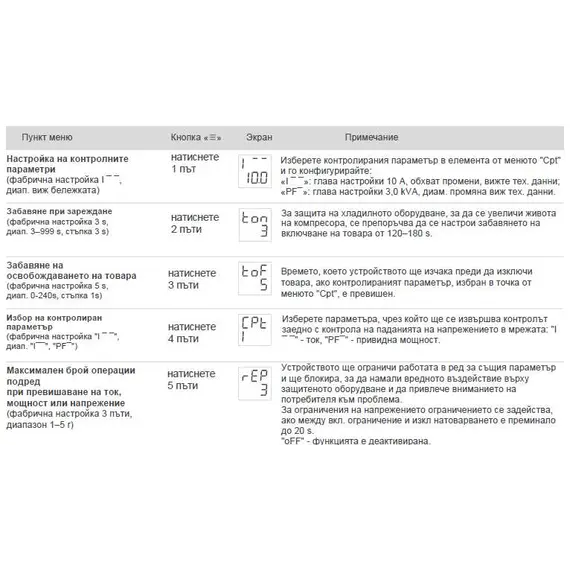

Допълнителни опции за по-фина настройка

1. Време на прекъсване на напрежението
Необходими са тези, чиято мрежа е претоварена с мощно оборудване или качеството му е недостатъчно и това води до чести падания на напрежението и в резултат на това чести прекъсвания на релето. В такава ситуация е невъзможно да се повлияе директно на обстоятелствата, но можете да намалите броя на задействанията на релето, като изберете времето, което релето ще изчака, преди да изключи товара.

За правилната настройка на времето за изключване е необходимо да се ръководите от данните за защитеното оборудване.

Така зададеното време ще бъде ефективно само когато напрежението падне от 154 на 176 V (когато професионалният модел е включен) или от 120 на 210 V (когато професионалният модел е изключен). В други ситуации времето за пътуване е фиксирано (вижте таблицата по-горе).

2. Регулируем хистерезис на напрежението
В случай, че релето често се задейства, но вече няма възможност за разширяване на границите на изключване и текущото напрежение в мрежата е близо до зададената граница и не е стабилно, има смисъл да се използва хистерезис като допълнителен инструмент за намаляване на броя на пътуванията. Добавянето на хистерезис позволява да се оптимизира броят на операциите, да се уверите, че напрежението е станало по-стабилно и по-малко от зададената граница. Оптималните граници на напрежението и настройките за хистерезис ви позволяват да филтрирате нестабилното напрежение близо до зададените граници.

Логиката на работа на релето с зададен хистерезис: след задействане на границата, релето за напрежение ще включи товара, когато напрежението се нормализира до зададената граница и допълнително със стойността на хистерезис.

3. Защита срещу честа работа при нестабилна мрежа
Ограничава броя на последователните задействания на релетата, за да елиминира вредното им въздействие върху защитаваното оборудване. Без такава защита оборудване, чувствително към чести пътувания, като хладилник или климатик, може да се повреди. При достигане на максималния брой последователни операции, защитата ще работи, релето ще бъде блокирано и товарът ще бъде изключен, докато потребителят не обърне внимание и не натисне един от бутоните на релето.

Прекъсванията на релето могат да бъдат причинени от:
- Изгаряне нула в мрежата.
- Мрежовото напрежение е близо до зададените граници и не е стабилно. В такъв случай честотата на превключване на релетата може да се оптимизира чрез следните настройки:
а) увеличаване на стойностите на границите на работа на релето в съответствие с качеството на мрежата, така че защитеното оборудване да е толерантно към тях;
b) регулирайте стойността на хистерезиса на напрежението.
